【落ちる距離と時間をグラフで表してみよう】
　　先の基礎編では以下の重要な結果を得ました。
v=gt
　落下速度は重力加速度に落下時間を掛けた値に等しい
h=vt/2
　落下距離はその時の落下速度に落下時間を掛けて2で割った値に等しい
h=gt²/2
　落下距離は重力加速度に落下時間の２乗を書けてを掛けて2で割った値に等しい
　さて、ここでは、さっきは落下速度なんていうものをあらかじめ計算しましたが素直に、経過時間と落下距離を表にしてみましょう。表には、基礎編で落下距離が落下時間の二乗に比例することがわかりましたから、経過時間の2乗も計算して書いておきました。

　ちなみに、先の落下の画像では、水平方向にも移動していますので、これも、後のために水平方向の移動距離も表の中に記しておきました。数値ではなかなか判りませんね。では、横軸に経過時間、縦軸に落下距離にしてグラフを書いて見ましょう。

　このグラフは、当たり前ですが,丁度基礎編で掲載した分解写真の逆の形をしています。ここに、もう一度、落下の分解写真を掲載しておきますね。


アニメーション  0.0sec   0.1sec   0.2sec   0.3sec  0.4sec   0.5sec   0.6sec   0.7ec   0.8sec   0.9sec

　さて、時間がたつにつれて、落下距離が長くなっていきます。でも、これではどのように変化しているかわかりませんが、h=gt²/2（落下距離は重力加速度に落下時間の２乗を書けてを掛けて2で割った値に等しい）ですから、この式でフィッティングしてみると,図のカーブのような二次曲線になります。これから、重力加速度を計算すると、9.85m/s2という値が得られます。
落下距離と時間の二乗 　では,次に、上のグラフの時間の部分を２乗して描きなおしてみましょう。すると、左図のように、綺麗に直線に載ることが判ります。やっぱり、h=gt²/2（落下距離は重力加速度に落下時間の２乗を書けてを掛けて2で割った値に等しい）であることが再確認されましたね。

【横に押し出した時の速さはどのくらい?】

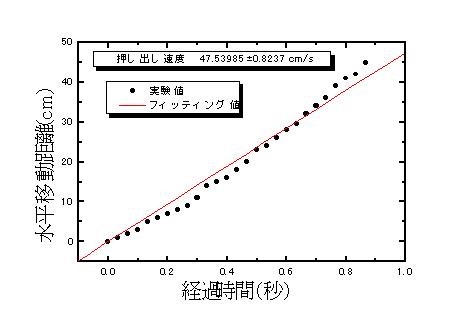

graph2 　最後に、この落下実験では、息子が２階のベランダの手すりに載せたボールを真横に押し出すことによって、落下を測定しました。この時、ボールは水平方向にも移動していますので、水平方向には同じ速度で移動しているはずです。そこで、分解写真から横方向の移動距離を出して、系か時間でグラフを描いたのが左図です。ほぼ直線祈っていることがわかりますね。この時の速度を求めると、47cm/sでした。これを時速に直すとほぼ1.7km/sとなり、歩く速さの半分くらいですね。

　　さて、いかがだったでしょう？このように家庭にあるビデオカメラを使用して、1/30秒の世界を撮影することができます。これを応用することにより、色々な物体の運動を測定することが可能になりますね。
